除雾器的布置形式有哪些

除雾器的布置形式有哪些

    除雾器布置形式通常有：水平型、人字型、V字型、组合型等大型脱硫吸收塔中多采用人字型布置，V字型布置或组合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型。除雾器系统由除雾器本体及冲洗系统组成。具体为二级除雾器本体、冲洗水管道、喷嘴、支撑架、支撑梁及相关连接、固定、密封件等组成。

    湿法脱硫，吸收塔在运行过程中，易产生粒径为10--60微米的"雾"，"雾"不仅含有水分，它还溶有硫酸、硫酸盐、SO2等。如不妥善解决，任何进入烟囱的"雾"，实际就是把SO2排放到大气中，同时也造成风机、热交换器及烟道的玷污和严重腐蚀。

    吸收塔设两级除雾器，布置于吸收塔顶部最后一个喷淋组件的上部。烟气穿过循环浆液喷淋层后，再连续流经两层屋脊形除雾器除去所含浆液雾滴。在一级除雾器的上面和下面各布置一层清洗喷嘴。清洗水从喷嘴强力喷向除雾器元件，带走除雾器顺流面和逆流面上的固体颗粒。二级除雾器下面也布置一层清洗喷淋层。烟气通过两级除雾后，其烟气携带水滴含量低于75mg/Nm3（干基）。除雾器清洗系统间断运行，采用自动控制。

因此，湿法脱硫工艺上对吸收设备提出除雾的要求，被净化的气体在离开吸收塔之前要除雾。除雾器是FGD系统中的关键设备，其性能直接影响到湿法FGD系统能否连续可靠运行。除雾器故障不仅会造成脱硫系统的停运，甚至可能导致整个机组（系统停机）。除雾器的布置形式最常见的有平板式布置和屋顶式布置。

    除雾器生产厂家功能、叶片形式与布置形式

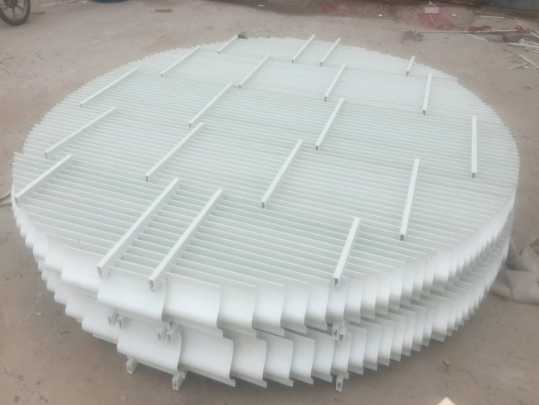

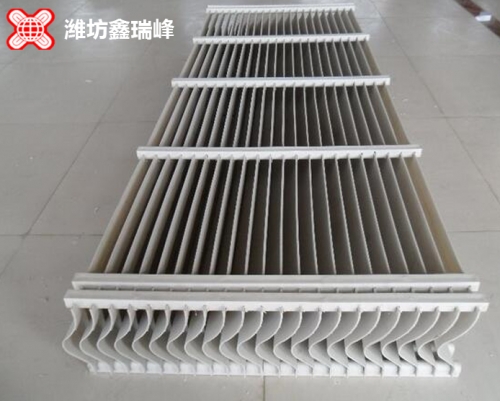

    1、除雾器本体除雾器本体由除雾器叶片、卡具、夹具、支架等按一定的结构形成组装而成。

    其作用是捕集烟气吕中的液滴及少量的粉尘，减少烟气带水，防止风机振动。除雾器叶片是组成除雾器的最基本、最重要的元件，其性能的优劣对整个除雾系统的运行有着至关重要的影响。除雾器叶片通常由高分子材料(如聚丙稀、FRP等)或不锈钢(如317L)2大类材料制作而成。除雾器叶片种类繁多。按几何形状可分为折线型(a、d)和流线型(b、c)，按结构特征可分为2通道叶片和3通道叶片。

    2、除雾器用来分离烟气所携带的液滴。在吸收塔内，由上下二级除雾器（水平式或菱形）及冲洗水系（包括管道阀门和喷嘴等）组成。经过净化处理后的烟气，在流经两级卧式除雾器后，其所携带的浆液微滴被除去。从烟气中分离出来的小液滴慢慢凝聚成较大的液滴，然后沿除雾器叶片往下滑落至浆液池。集箱内的除雾器清洗水经喷嘴依次冲洗除雾器中沉积的固体颗粒。经洗涤和净化后的烟气流出吸收塔，最终通过烟气换热器和净烟道排入烟囱。在一级除雾器的上、下部及二级除雾器的下部，各有一组带喷嘴的集箱。
