除雾器布置形式通常有:水平型、人字型、V字型、组合型等大型脱硫吸收塔中多采用人字型布置, V字型布置或组合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型。除雾器系统由除雾器本体及冲洗系统组成。具体为二级除雾器本体、冲洗水管道、喷嘴、支撑架、支撑梁及相关连接、固定、密封件等组成。
吸收塔设两级除雾器,布置于吸收塔顶部最后一个喷淋组件的上部。烟气穿过循环浆液喷淋层后,再连续流经两层屋脊形除雾器除去所含浆液雾滴。在一级除雾器的上面和下面各布置一层清洗喷嘴。 清洗水从喷嘴强力喷向除雾器元件，带走除雾 器顺流面和逆流面上的固体颗粒。二 级除雾器下面也布置- 层清洗喷淋层。烟气通过两级除雾后,其烟气携带水滴含量低于75mg/Nm3(干基)。除雾器清洗系统间断运行,采用自动控制。
湿法脱硫,吸收塔在运行过程中,易产生粒径为10--60微米的“雾”,“雾不仅含有水分，它还溶有硫酸、硫酸盐、SO2等。如不妥善解决,任何进入烟囱的"雾”，实际就是把SO2排放到大气中,同时也造成风机、热交换器及烟道的玷污和严重腐蚀。因此,湿法脱硫工艺上对吸收设备提出除雾的要求,被净化的气体在离开吸收塔之前要除雾。除雾器是FGD系统中的关键设备,其性能直接影响到湿法FGD系统能否连续可靠运行。除雾器故障不仅会造成脱硫系统的停运，甚至可能导致整个机组(系统停机)。除雾器的布置形式最常见的有平板式布置和屋顶式布置。
除雾器功能、叶片形式与布置形式
1、除雾器用来分离烟气所携带的液滴。在吸收塔内，由上下二级除雾器(水平式或菱形)及冲洗水系(包括管道阀门和喷嘴等)组成。经过净化处理后的烟气,在流经两级卧式除雾器后，其所携带的浆液微滴被除去。 从烟气中分离出来的小液滴慢慢凝聚成较大的液滴，然后沿除雾器叶片往下滑落至浆液池。在一级除雾器的上、下部及二级除雾器的下部,各有一组带喷嘴的集箱。 集箱内的除雾器清洗水经喷嘴依次冲洗除雾器中沉积的固体颗粒。经洗涤和净化后的烟气流出吸收塔,最终通过烟气换热器和净烟道排入烟囱。

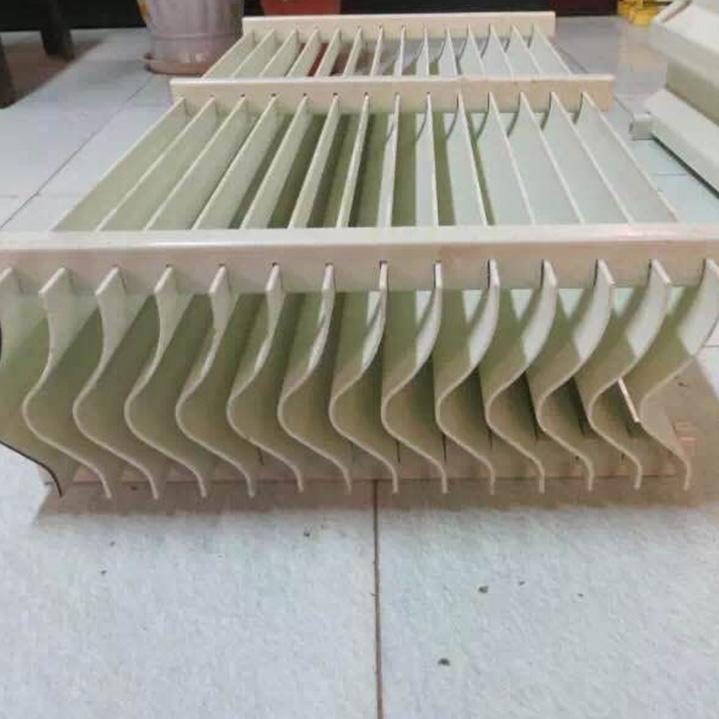

2、除雾器本体除雾器本体由除雾器叶片、卡具夹具、支架等按一定的结构形成组装而成。其作用是捕集烟气吕中的液滴及少量的粉尘,减少烟气带水,防止风机振动。
